LED显示屏的线怎么接更安全,咸阳LED显示屏租赁

日期:2019-06-21 / 人气:145

LED显示屏的线怎么接更安全,咸阳LED显示屏租赁。LED显示屏在使用过程中会发生很多故障,有部分故障就是由于安装不当而造成的。造成的后果大到人员伤亡,小到活动不能正常进行。所以在安装LED显示屏的时候需要严格按照步骤和要求来操作,尤其是新手,如果有人戴还好,自己独自操作的时候就一定要注意了,减少活动事故发生。下来西安尚演视听公司小编为大家仔细讲解LED显示屏的线怎么接更安全!


第一步:检查电源电压


    找出直流正负连接开关电源,将220V电源线连接到开关电源,(确认连接正确后,连接到AC或者NL接线柱)然后插上电。会发现电源有个灯会亮,然后用万用表,直流档测量一下V+和V-之间的电压,确保电压在4.8V-5.1V之间,旁边有个旋钮,可以十字螺丝刀调节一下电压。为了减少屏幕发热延长寿命,在亮度要求不高的场合,可以把电压调节到4.5V-4.8之间。确认电压没有问题后,断开电源,继续组装其他部分。


第二步:连接电源


    先把电源关闭,将V+连接红色线,V-连接黑线,分别连接到控制卡和LED单元板,黑线接控制卡和电源的GND。红线连接控制卡的+5V和单元板的VCC。每个单元板1条电源线。完成后,请检查,连接是否正确。


第三步:连接控制和单元板


    用做好的排线,连接。注意方向,不能接反。请注意,单元板2个16PIN的接口,1个是输入(in),1个是输出(out),靠近74HC245/244的是输入,将控制卡连接到输入。输出连接到下一个单元板的输入。


第四步:连接RJ45网线(数据线)


    将做好的网线一头连接电脑的网卡口或者发送卡网口,另一头连接控制卡,将其余的控制卡以A-B,A-B的 形式逐一连接。

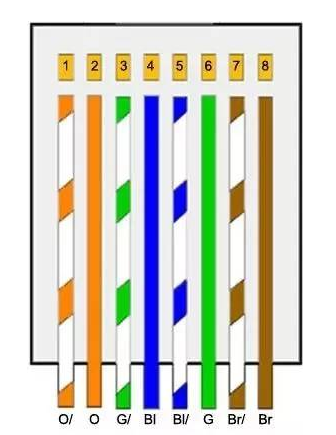

    为达到很好的一个兼容性,制作直通线时一般采用T568B标准。RJ45水晶头针顺序号应按照如下方法进行观察:将RJ45插头正面(有铜针的一面)朝自己,有铜针一头朝上方,连接线缆的一头朝下方,从左至右将8个铜针依次编号为1~8:


    ① 白-橙、② 橙、③ 白-绿、④ 蓝、⑤ 白-蓝、⑥ 绿、⑦ 白-棕、⑧ 棕


第五步:检查连线


    再次检查连线是否正确,黑线连接的是-V和GND。红线连接的是+V和VCC +5V。


    红线接L,蓝线接N,黄绿线接地


第六步:检测


    接通220V,打开下载的软件。正常情况下,电源灯亮,控制卡闪亮,LED显示屏幕有显示。如果不正常,请检查连线。或者查看错误检修。设定屏幕的参数,发送字幕。具体参照软件使用说明。


以上就是咸阳LED显示屏租赁-尚演视听公司为大家总结的大屏接线更安全的六个步骤,希望对新学习LED显示屏操控的朋友们有所帮助。如果你还有LED显示屏操控方面的问题可以咨询西安尚演视听公司哦,西安尚演视听公司专业从事各类型LED显示屏设备出租及操控,拥有经验丰富的大屏操控人员哦。
