LED电子显示屏异步图文如何操作,陕西LED显示屏租赁

日期:2019-09-11 / 人气:2

LED电子显示屏异步图文如何操作,陕西LED显示屏租赁。LED电子显示屏异步图文控制技术指的是LED电子显示屏具有存储及自动播放的能力,可以多屏联网,显示一些图文信息。那么想要实现这种操作需要怎么做呢,陕西尚演视听公司小编为大家简单介绍。


异步图文控制技术注意要点:

一、适配器:上位机采用串行口RS232协议经过RS232-RS485适配器上线,适配器为光隔型。

二、控制板:接收PC机通过串行通讯的方式传输的需显示的信息及各种控制命令,控制板内含有单片机及存储器,屏内控制板将信息存储,然后依命令显示于屏上。特点如下:

1、纵向点数为128以内时,横向点数可长达2000点。如果纵向为16点,横向可达4000点。

2、大容量存储器支持一二级字库汉字字模及大量专有字模,存贮容量16幕

3、可以通过计算机控制,也可以脱机显示.

4、断电后信息可保存1年.

5、具有万年历实时时钟功能.

三、单根网线(四芯)

采用四线制:一对差分双绞线接收,另一对差分双绞线发送。通讯距离1200米。采用总线型联网结构,最大带载32个下位机.

四、上位机编播软件:专用通讯屏LED节目编播软件,符合LED图文屏控制协议。满足多块不同长度,不同宽度的单色或双基色LED电子显示屏的文字和图象节目的编辑和播出。每次最多发送16幕节目。

五、LED图文屏控制协议

1、本协议支持点阵式单色、双基色图文联网西安LED电子显示屏。

2、联网形式为总线型,上位机为PC电脑,下位机为LED电子显示屏控制板内的单片机。采用四线制,线上协议为RS485。

3、上位机采用串口RS232协议经适配器转换

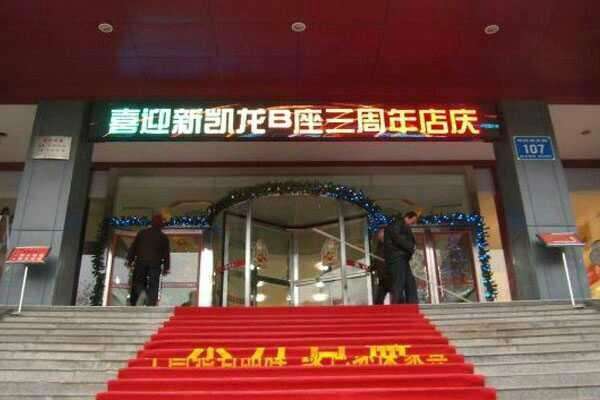

异步系统主要适用于面积比较小,不需要屏内显示内容与计算机同步要求的。像条形屏显示一些动态信息,各类型的一些商行门市的一些信息展示。一般情况下,单色或者双色的显示屏一般都采用的是异步控制系统,这些你都学会了吗?
